CNP TD 80-22/2 SWHCJ - вертикальный циркуляционный насос (ЦНП)
Цена по запросу Цена рассчитывается индивидуально для вашего заказа. Подготовим КП с максимально выгодными условиями.
Не отвечаем 5 минут — скидка на весь заказ!
Нужна скидка? Звони — сделаем лучшее предложение
Работаем по всей России
Возможны самовывоз и доставка по всей территории России
Надежность
Профессиональная поддержка
Основная информация о вертикальном циркуляционном насосе CNP TD 80-22/2 SWHCJ
Вертикальный одноступенчатый циркуляционный насос CNP TD 80-22/2 SWHCJ — это рядный центробежный агрегат типа in-line с соосным размещением патрубков. Предназначен для циркуляции жидкости в котельных, центральных тепловых пунктах, подкачивающих насосных станциях, а также в контурах технологического охлаждения и системах кондиционирования. Вертикальное исполнение с «сухим» ротором позволяет компактно интегрировать насос в стационарные инженерные системы, обеспечивая стабильную подачу жидкости.
Конструкция предусматривает удобство монтажа и обслуживания: агрегат легко разбирается, подключение к трубопроводу выполняется через соосные патрубки DN80. Проточная часть изготовлена точным литьём, что снижает потери на трение и повышает эффективность работы. По требованиям проекта корпус может быть из нержавеющей стали; насос может поставляться со шкафом управления, обеспечивающим защиту от сухого хода, несовпадения и выпадения фаз, перегрузки. Предусмотрена возможность частотного регулирования двигателя.
Рабочая среда должна быть чистой, маловязкой, неагрессивной, невоспламеняющейся и не взрывоопасной, без крупных абразивных частиц или волокнистых включений, способных повредить механическое уплотнение. Насос рассчитан на питание 380±10% В, температуру жидкости до 115 °С и рабочее давление до 12 бар, что соответствует промышленным и инженерным установкам средней и высокой мощности.
Ключевые особенности CNP TD80-22/2SWHCJ
- Тип насоса: центробежный одноступенчатый, вертикальный, in-line.
- Назначение: циркуляция жидкости в системах отопления, охлаждения, кондиционирования и водоснабжения.
- Температура жидкости: от -15 до +115 °С.
- Рабочее давление: до 12 атм.
- Монтажная длина: 450 мм.
- Присоединение: DN80 фланец.
- Номинальная производительность: 50 м³/ч.
- Номинальный напор: 22 м.
- Максимальная производительность: 80 м³/ч.
- Максимальный напор: 24,4 м.
- Мощность двигателя P2: 5500 Вт.
- Частота вращения: 2900 об/мин.
- Степень защиты: IP55.
Применение
Насос применяется в котельных, центральных тепловых пунктах, подкачивающих насосных станциях и контурах отопления, где требуется вертикальная установка и соосное подключение к трубопроводу. Подходит для циркуляции технологического теплоносителя, а также для систем кондиционирования и охлаждения.
Используется в инженерных сетях, где требуется компактный рядный насос с возможностью обслуживания без сложной разборки трубопровода. При наличии соответствующего исполнения и проектного решения может применяться в системах повышения давления и пожаротушения.
Надёжная в условиях продолжительной циркуляции работа обеспечивается механическим уплотнением пары карбид графита - карбид кремния при условии чистоты, маловязкости и неагрессивности рабочей среды без крупных абразивных или волокнистых включений.
Технические характеристики TD80-22/2SWHCJ
Гарантия и срок службы
- Гарантия производителя
- 24, Мес
Идентификаторы
- UPC
- CNP TD80-22/2SWHCJ
- Артикул
- CNP TD80-22/2SWHCJ

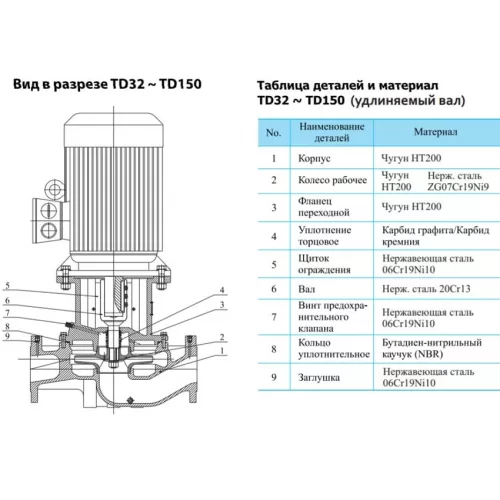

Материалы и состав
- Материал вала
- Нержавеющая сталь
- Материал корпуса насоса
- Чугун
- Материал рабочего колеса
- Чугун
- Уплотнение
- Карбид графита - карбид кремния

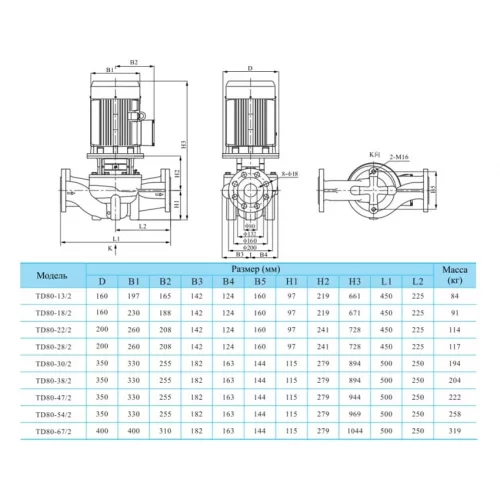

Монтаж и установка
- Монтажная длина
- 450 мм
- Присоединительные патрубки
- DN80 фланец
- Трубное присоединение
- DN80 фланец (3")
Назначение и классификация
- Модель
- TD 80-22/2 SWHCJ
- Назначение
- Циркуляция жидкости в системах отопления, охлаждения и кондиционирования
- Серия
- TD
- Тип насоса
- Центробежный одноступенчатый, вертикальный, in-line
Питание
- Двигатель
- Трёхфазный
- Мощность двигателя P2
- 5500 Вт
- Напряжение питания
- 380±10%, В
- Частота сети
- 50 Гц
Размеры и физические параметры
- Вес
- 114 кг
Сертификация и стандарты
- Класс защиты
- IP55
- Класс изоляции
- F
- Класс энергоэффективности
- IE2
- Страна бренда
- Китай
Условия эксплуатации
- Максимальное рабочее давление
- 12 атм
- Температура жидкости
- -15...+115 °С
- Температура окружающей среды
- +1...+40 °С
Функции и технологии
- Защита
- Защита от сухого хода, несовпадения фаз, выпадения фаз и перегрузки
- Количество скоростей
- 1
- Макс. частота вращения двигателя
- 2900 об/мин

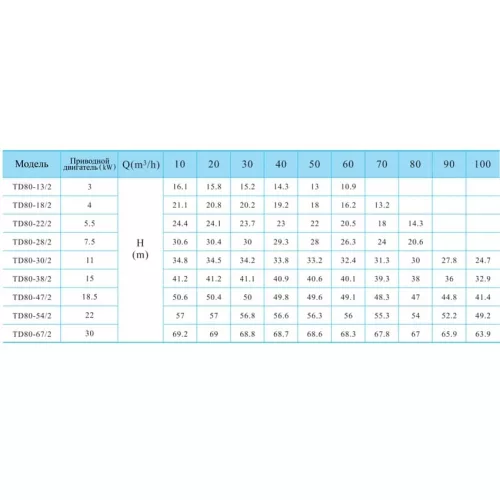

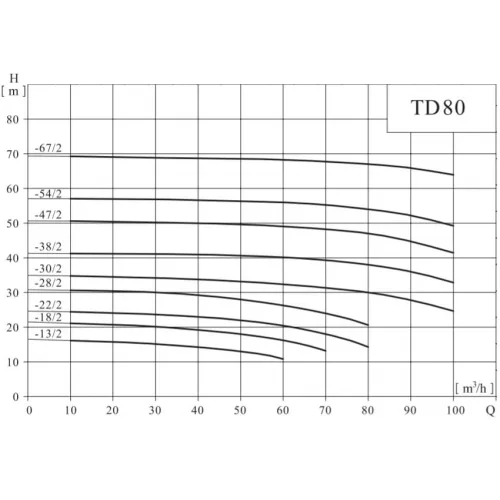

- Максимальная производительность
- 80 м³/ч
- Максимальный напор
- 24,4 м
- Номинальная производительность
- 50 м³/ч
- Номинальный напор
- 22 м
- Поставка
- Возможна поставка со шкафом управления
- Режим
- Сухой ротор
- Тип рабочего колеса
- Центробежный
- Управление
- Возможность частотного регулирования
